El Molino de agua del "Manocaro" (El Real de San Vicente - Toledo)




                          Situación del Molino del camino del "Manocaro" (Google Maps)


Como estudioso de todo lo que tiene que ver con "El Real de San Vicente", y como ávido lector, una vez más estoy agradecido a "Antonio Magaña" por el magnífico libro que escribió.

Un libro cargado de historia, que nos revela muchas cosas interesantes de nuestro pueblo.

"ARTESANÍAS E INDUSTRIAS REALEÑAS"
"FECHAS Y TRADICIONES"

Y gracias a este maravilloso libro, he podido localizar uno de los molinos de agua que describe:

el numero tres....
estaba situado en el camino del Manocaro....
su propietario era Juan Garrido...




No me podía acercar, así que tuve que hacer las fotografías empleando el "zoom" de la cámara.
Intentaré volver, y ver la manera de acercarme un poco más...
Quisiera fotografiar el canal del agua y las muelas de piedra...







Esquema del circuito del agua en un molino


Otros elementos importantes del molino:

Salto bruto: Máximo desnivel del agua en las inmediaciones del molino.
Nivel superior: Máxima altura que alcanza el agua. A partir de ese nivel el agua se desborda por la presa.
Ventana vigía: Ventana desde la que el molinero vigila en nivel del agua.
Saetino o saetillo: Conducto que vierte el agua sobre el rodete.
Tirante: Varilla de hierro que permite la regulación del caudal de agua que pasa por el saetino.
Rodete: Turbina provista de álabes que recibe el impulso del agua para generar el movimiento.
Rodezno: Rodete de mayor tamaño que proporciona menos revoluciones.
Árbol: Tronco de roble o castaño que a modo de eje transmite el movimiento a la piedra volandera.
Espada: Eje metálico que une el árbol con la piedra móvil.
Durmiente o fija: Piedra inferior que permanece inmóvil.
Volandera: Piedra superior que recibe el movimiento.
Tolva: Cajón de madera en el que se deposita el cereal a moler.
Harnero: Cajón de madera sobre el que cae la harina molida.




Esquemas de otros molinos de agua...






Y como cuando digo que volveré......vuelvo....

Así el día 30 de noviembre de 2013, me acerqué hasta tocar el molino de agua...y realicé fotografías como nadie antes lo había hecho....

Observé más de cerca, los detalles que todavía conservaba a pesar del paso del tiempo.
Vi el arroyo junto a él, y también la gran "muela" de piedra.


El Cubo
















Muelas

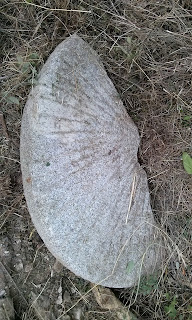

Las "muelas" de piedra partidas en dos o más trozos. Se pueden observar las estrías labradas en la piedra...









Muela utilizada como mesa





Abajo se puede observar que en el centro de la muela, estaba el mecanismo que la hacía girar...





Huecos en las piedras de sus paredes, y en el suelo vigas de piedra y restos de la molienda...









La pared de la casa del molinero



Sólo queda en pie la pared, que sujetaba la estructura de la casa del molinero. En la fachada del cubo, todavía quedan trozos de tejas de la misma...






El arroyo


El arroyo junto al molino, cuyas aguas accionaban el mecanismo para la molienda...








Detalle de un saliente para la bajada del agua (esculpido en piedra) que se observa en la pared del molino de agua...






PARTE SUPERIOR MOLINO DEL "MANOCARO"


EL CUBO

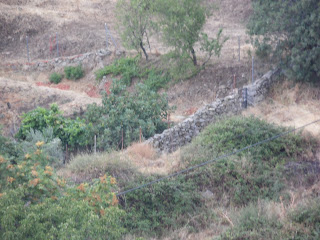

El cubo del molino se aprecia perfectamente. En este caso la forma en que se levantó es cuadrada (parecido a una torre) y se utilizaron piedras de varios tamaños.

Observando el canal de piedra que desemboca junto al cubo, el mecanismo de funcionamiento vendría dado por una corriente de agua en altura, que tras pasar dicho canal bajaría por el cubo, hacia las muelas o ruedas de la molienda.



Cubo visto desde "Los Guijos"














EL CANAL


En estas 3 fotografías se puede ver claramente, el canal rectilíneo por donde pasaría el agua, que al bajar con presión y fuerza (caída en vertical), daría la fuerza a la rueda/s o muela/s.





El Molino visto cerca del "Canto de la Barca" (Zoom x26)







Para recordar siempre...




Vídeo con sonido "ambiente" grabado junto al "Molino de agua":




El Real de San Vicente (Molino agua "Manocaro")
